A simbologia baseada em regra no QGIS permite que você crie mapas temáticos com alto nível de controle visual. Com ela, você define regras lógicas para classificar feições de acordo com atributos, expressões ou condições específicas.
No QGIS, simbologia é a forma como o software representa graficamente suas camadas, como cores, tamanhos e estilos de linhas. Quando você aplica regras, o sistema avalia cada feição da camada e decide como ela deve aparecer no mapa.
Se você trabalha com Geoprocessamento dominar a simbologia baseada em regra no QGIS melhora a qualidade dos seus mapas e deixa suas análises visualmente agradáveis.
No artigo de hoje, você vai aprender o passo a passo completo para aplicar essa ferramenta.
O que é Simbologia Baseada em Regra no QGIS?
A simbologia baseada em regra é um tipo de classificação disponível nas propriedades da camada vetorial, em que cada regra funciona como um filtro. Você define uma expressão, por exemplo: “populacao” > 10.000, e o QGIS avalia cada feição da camada, se a condição for verdadeira, ele aplica o símbolo configurado para aquela regra.
Para quais finalidades eu posso usar a Simbologia Baseada em Regra?
São diversas as aplicações desse modelo de simbologia, nos tópicos a seguir vamos apresentar alguns exemplos.
Planejamento urbano
- Destacar lotes acima de determinada área.
- Realçar imóveis por tipo de uso, residencial, comercial, industrial
- Identificar edificações em zonas específicas do plano diretor
- Evidenciar áreas dentro e fora de perímetro urbano.
Infraestrutura e transporte
- Enfatizar vias por tipo de pavimento.
- Destacar trechos com maior volume de tráfego.
- Separar rodovias por jurisdição, municipal, estadual, federal.
- Identificar trechos com restrição de velocidade.
Meio ambiente
- Destacar áreas com desmatamento acima de certo limite.
- Evidenciar APPs conforme largura do curso d’água.
- Identificar imóveis com reserva legal abaixo do exigido.
- Separar áreas com declividade maior que 30 por cento.
Cadastro técnico e regularização fundiária
- Identificar lotes sem matrícula
- Destacar imóveis com pendência documental
- Separar lotes regularizados e não regularizados
- Evidenciar sobreposição de áreas
Análise socioeconômica
- Evidenciar setores censitários por faixa de renda
- Destacar áreas com densidade populacional elevada
- Separar regiões por índice de vulnerabilidade
Passo a passo para aplicar Simbologia Baseada em Regra no QGIS
Primeiramente, adicione a camada vetorial que deseja usar no seu projeto que pode ser uma camada do tipo ponto, linha ou polígono.

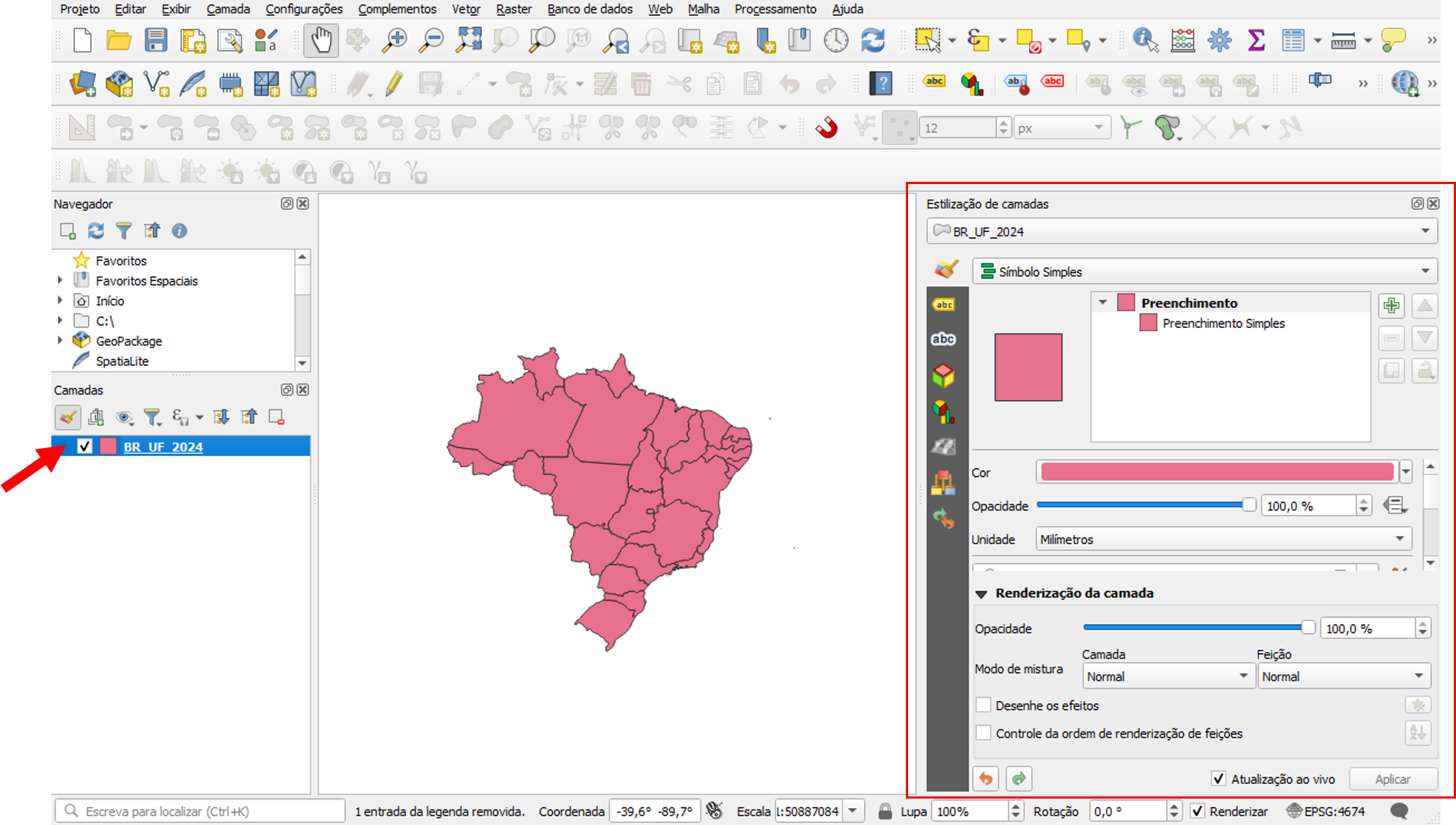

Para começar a configurar a simbologia, pressione a tecla F7 no seu teclado. Isso abrirá o painel Estilização de Camadas no lado direito da tela.

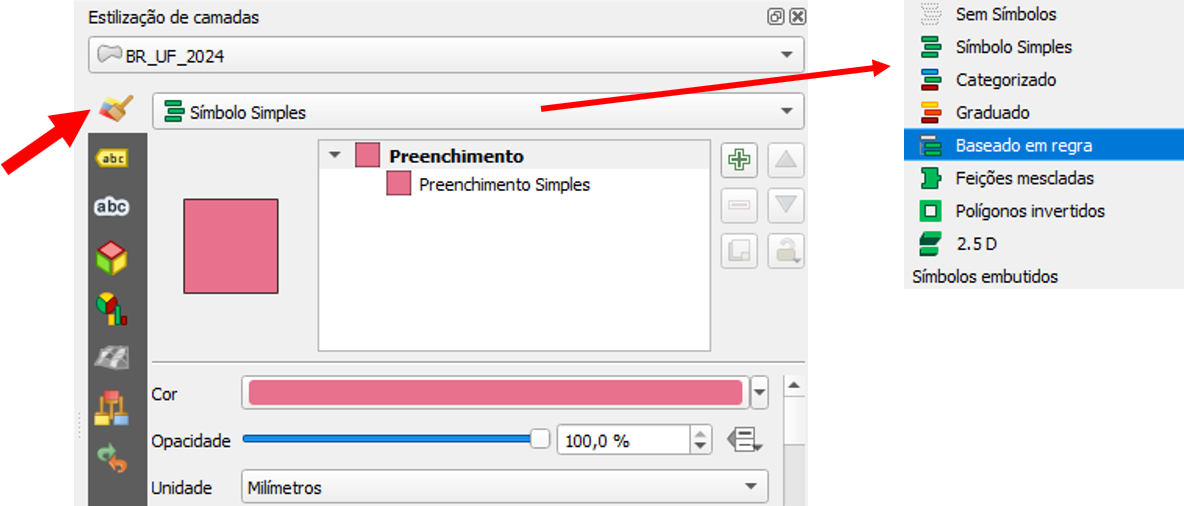

Com o painel aberto, na guia Simbologia, altere o tipo de simbologia para Baseado em Regra utilizando o menu suspenso.

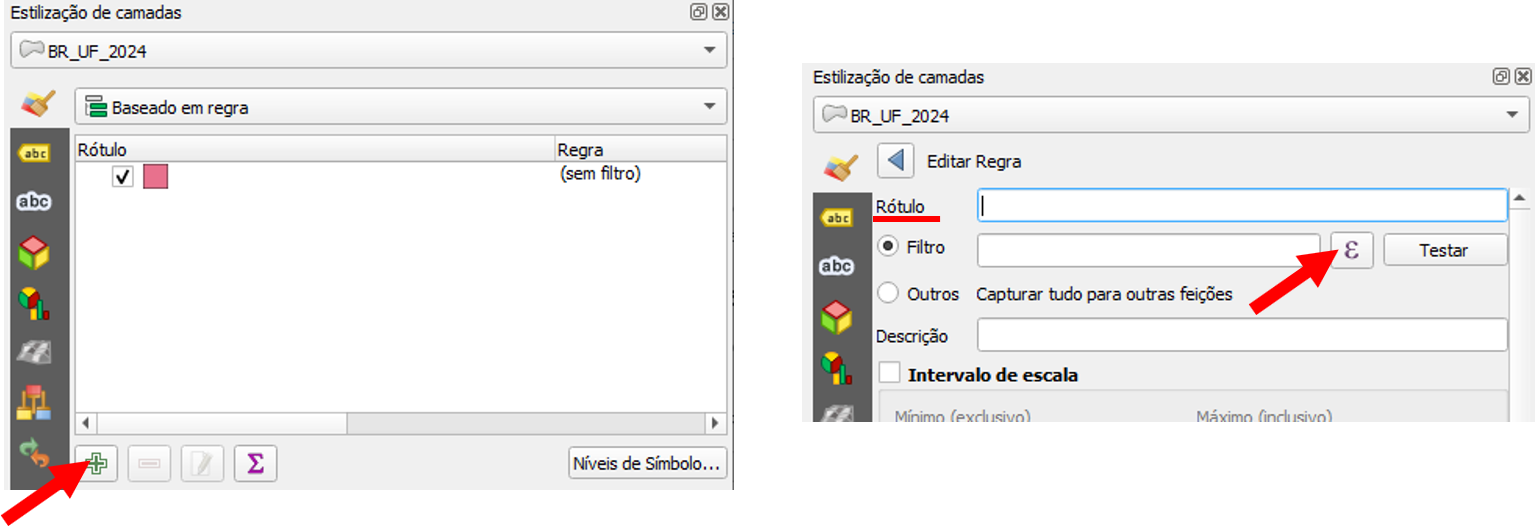

Para criar uma nova regra, clique no botão Adicionar Regra, em seguida, será aberta a janela Editar Regra. No campo Rótulo, digite o nome da regra que você está criando. No nosso exemplo, será Estados da Região Norte. Esse rótulo aparecerá como nome das feições com a regra, então use nomes claros e objetivos.
Depois, localize o campo Filtro e clique no botão com o ícone de expressão ao lado direito. Esse botão abre o Construtor de Expressão.
Na janela do Construtor de Expressão, você irá definir a lógica da regra. O primeiro elemento da expressão deve ser o campo da tabela de atributos que será usado para filtrar as feições. No nosso exemplo, vamos usar o campo NM_REGIA. Esse campo contém o nome da região à qual cada estado pertence.

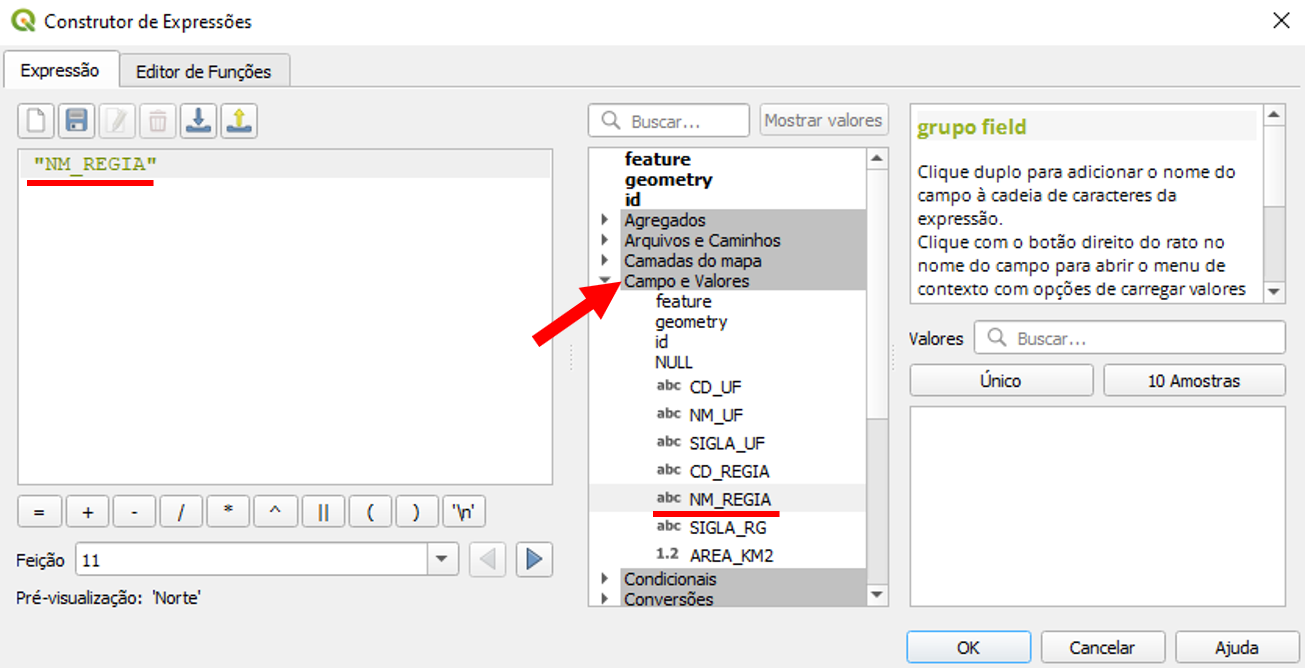

Para iniciar o procedimento no Construtor de Expressão, clique na opção Campos e Valores. Nessa área ficam listados todos os campos da tabela de atributos da camada. Em seguida, localize e dê um duplo clique no campo NM_REGIA. O QGIS adicionará automaticamente esse valor na área onde você está montando a expressão.

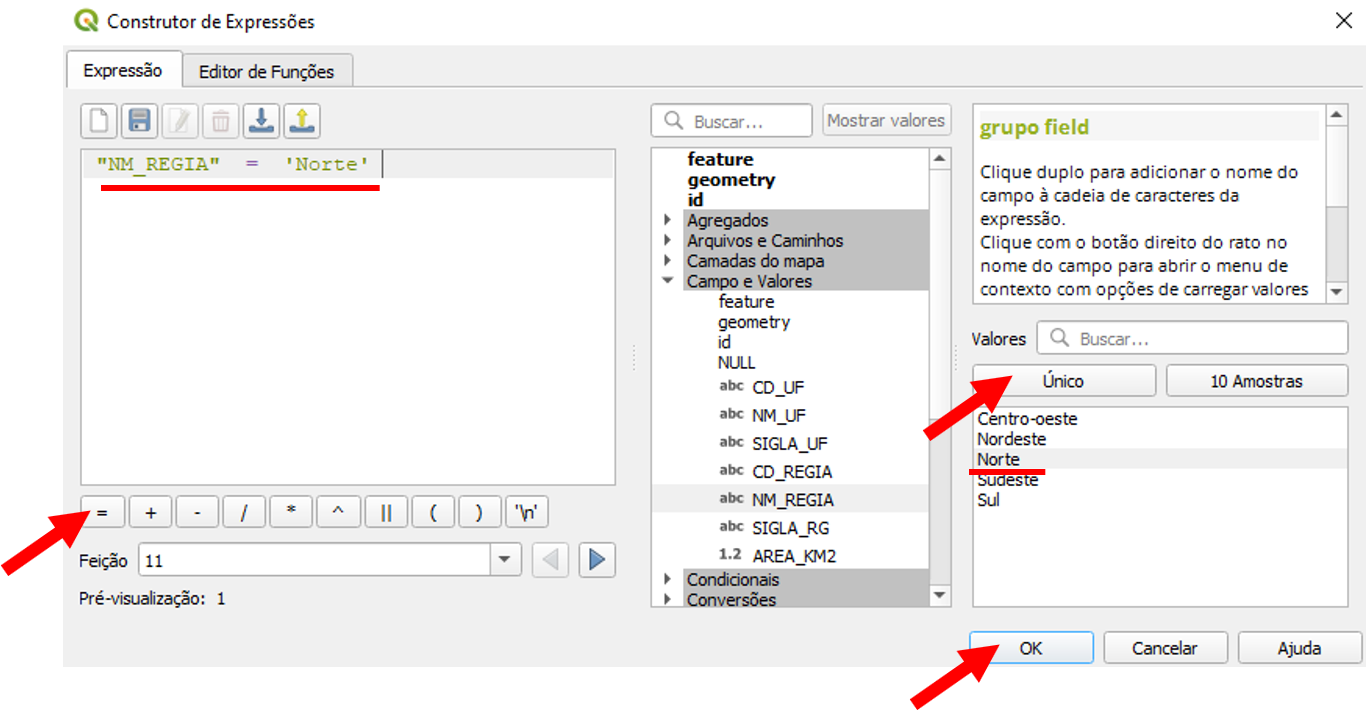

Agora, clique no botão de igual (=). Esse símbolo funciona como operador de comparação que indica que você quer comparar o valor do campo com um valor específico.
Depois disso, no lado direito da janela do Construtor de Expressão, clique em Único. O QGIS irá listar todos os valores registrados no campo NM_REGIA. Localize o valor Norte na lista e dê um duplo clique sobre ele. Ao selecionar esse valor, o QGIS adicionará automaticamente na expressão que está sendo criada.
Para finalizar a operação clique em OK.

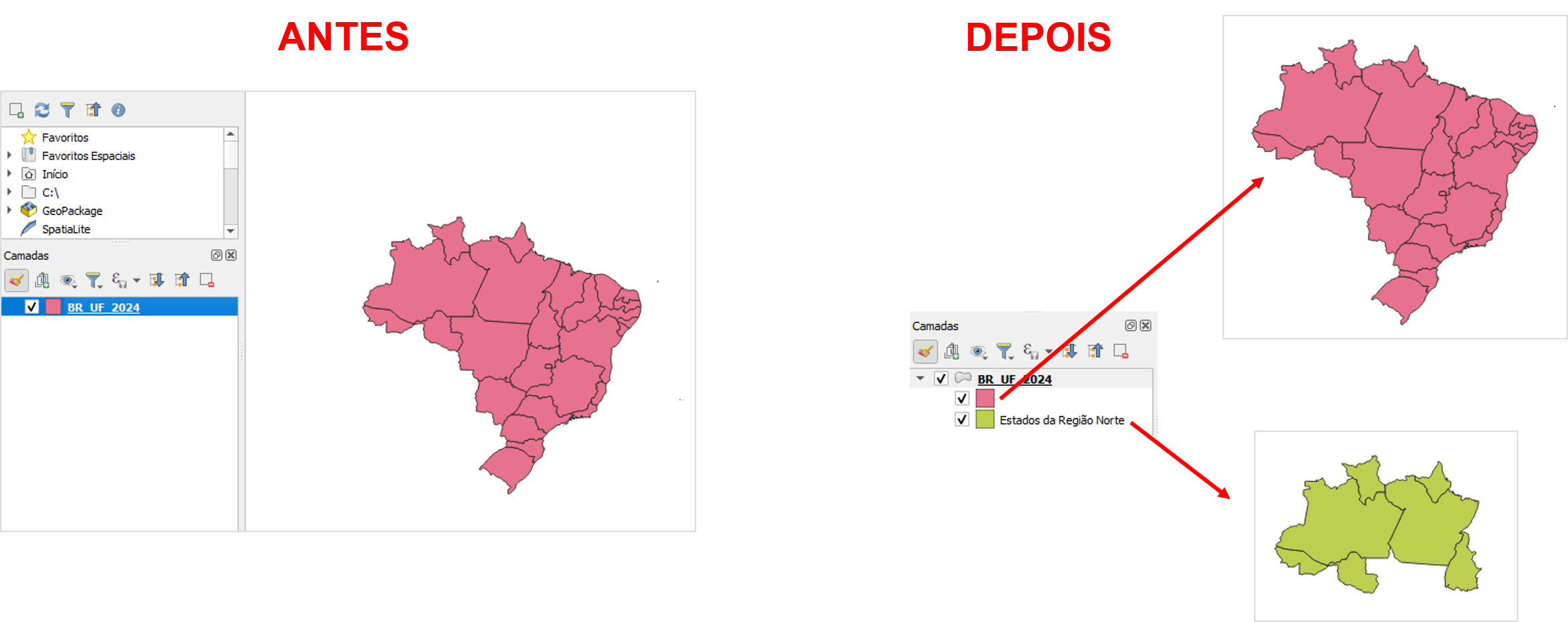

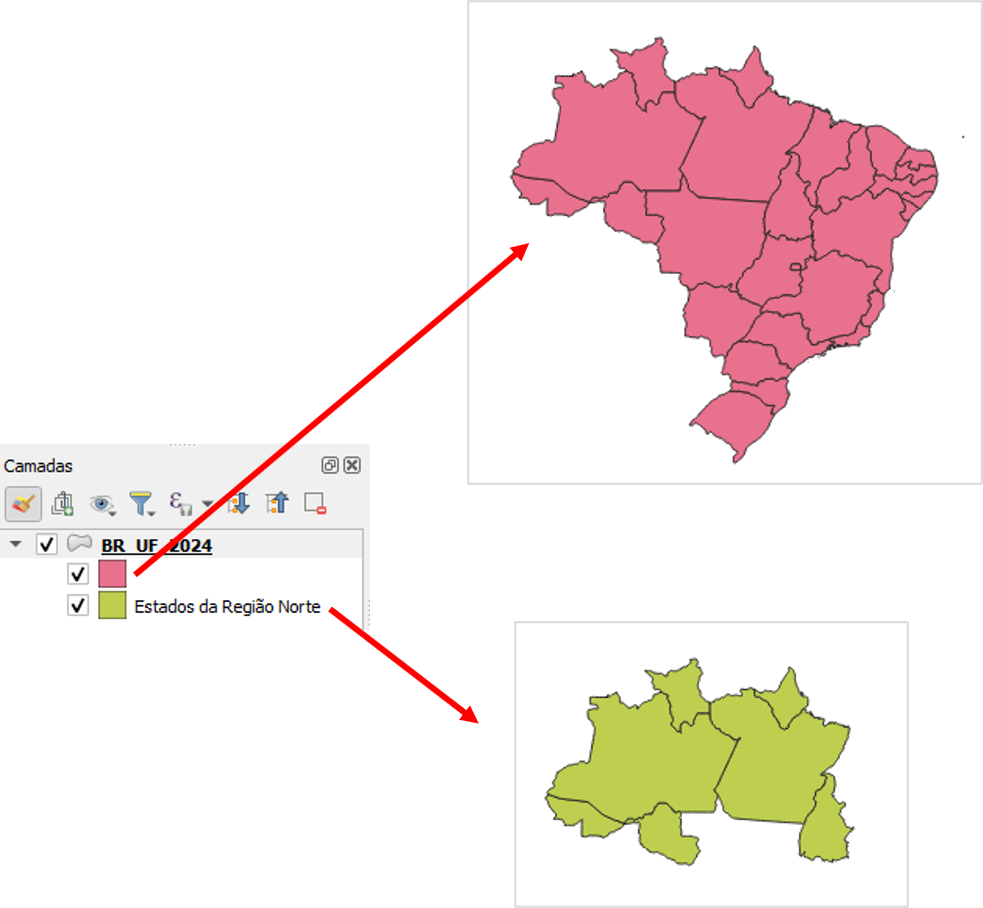

Observe que agora a camada BR_UF_2024 apresenta dois tipos de simbologia para as feições.
- Uma regra está sem filtro e representa todas as feições que não atendem a nenhuma condição específica.
- A outra regra corresponde ao filtro que você acabou de criar, neste caso, os estados da Região Norte.
É importante entender um ponto técnico. Essa operação não cria uma nova camada, e o QGIS não duplica dados nem altera a tabela de atributos. Ele altera apenas a forma como as feições são representadas na área de visualização.
